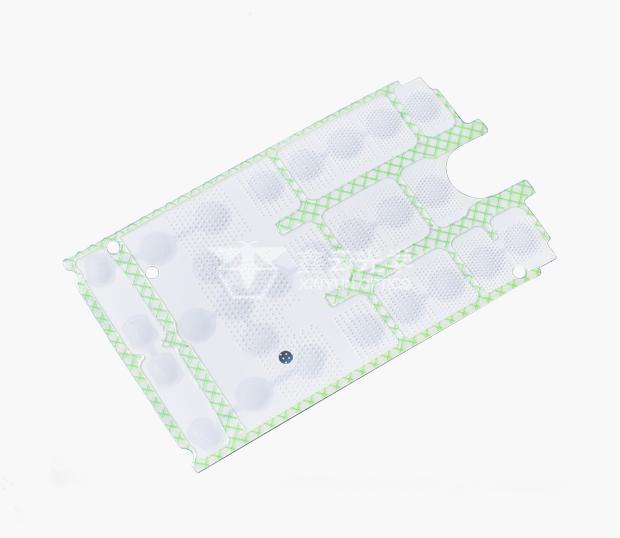

导光膜裁切误差的可接受范围取决于应用场景和加工工艺，不同精度要求对应不同误差标准，直接影响产品光学性能和装配效果。

消费电子领域如智能手机背光模组，导光膜厚度常不足0.2毫米，表面分布数百万微米级网点，裁切误差需控制在±5微米内。这是因为网点位置偏差超过20微米就会导致屏幕出现暗斑、亮线，采用高精激光切割后，误差控制在±5微米可使不良率从3%降至0.3%以下。

集成导电银线的柔性导光膜对误差要求更严苛，±2微米以上的偏差就可能引发电路失效。这类产品多用于智能穿戴设备，需采用紫外皮秒激光切割，结合AI视觉定位技术，将定位误差控制在±2微米以内。

大尺寸应用如LED面板灯导光膜，面积常超过1平方米，采用分段拼接裁切时，误差可放宽至±10微米。通过位置补偿算法调整拼接精度，能避免出现光斑不均匀问题。车载曲面导光膜因需耐受很高的温度和振动，形位公差要求±5微米，非接触式激光切割可控制形变量在0.1%以内，满足使用需求。

裁切误差还与加工工具相关，机械切割易因应力导致膜层变形，误差通常在±50微米以上，仅适用于低精度场景；激光切割边缘粗糙度可控制在Ra0.2微米以下，能满足多数导光膜的裁切需求。
