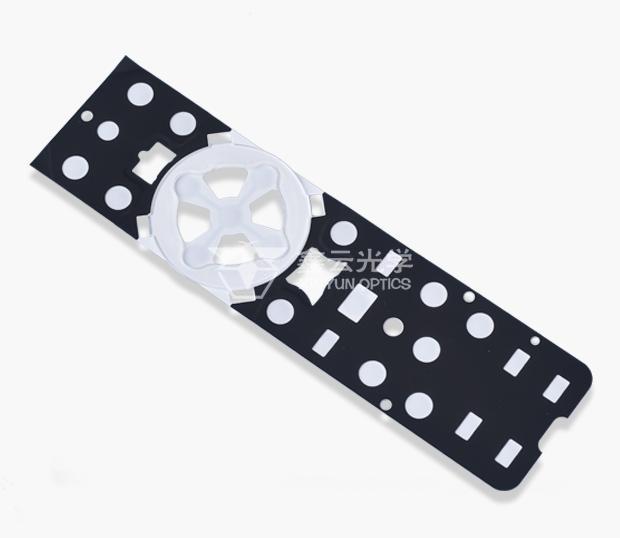

导光膜（LGF）是侧入光背光的核心光学组件，利用光的全反射原理，将侧边LED的点光源导向整个平面，再通过表面网点破坏全反射，让光线均匀射出。网点设计直接决定了导光膜的亮度均匀度、光效利用率与视觉观感，设计不合理会出现近灯亮、远灯暗、局部暗斑、网点颗粒感强等问题。遵循科学的设计原则，结合场景迭代优化，可将亮度均匀度稳定控制在85%以上。
1.导光膜网点设计核心原则
网点设计的本质是通过调整不同位置的光线反射率，平衡平面内的光强分布，核心遵循五大原则。
（1）疏密渐变原则：平衡光强分布
这是网点设计的原则。靠近LED入光侧光线强度高，需减少网点、降低反射率；远离灯珠的末端光线弱，需加密网点、提升反射率，通过渐变抵消光线传播中的衰减，实现整面亮度均匀。
尺寸渐变：网点直径从入光端到远光端逐步增大，常规梯度为每10mm行程，直径增加0.02-0.05mm；
密度渐变：网点排布间距从疏到密，每10mm行程，密度提升5%-10%；
渐变平滑：采用线性渐变或二次函数渐变，避免阶梯式突变，防止出现肉眼可见的明暗分界线。
（2）均匀排布原则：规律性缺陷
网点基底排布优先选用正六边形（蜂窝式）阵列，比传统矩阵式排布的光线分布更均匀，同密度下均匀度提升8%左右。网点中心间距≥0.3mm，避免过密导致局部过亮、出现颗粒感；超薄导光膜（≤0.1mm）网点间距可缩小至0.2mm，用小尺寸密网点保证反射量。
（3）基材适配原则：匹配光传播特性
网点参数必须和基材厚度、材质对应，否则会出现光效低、匀光差的问题：
薄基材（0.1-0.2mm）：光线全反射次数少，选用小直径、高密度网点（直径0.05-0.15mm），保证足够的反射出光量；
厚基材（0.3-0.5mm）：光线传播路径长，选用大直径、中密度网点（直径0.15-0.3mm），避免过密导致近光端过亮；
PC基材：折射率略高于PET，全反射角度更大，网点密度可比PET基材降低10%左右，避免亮度溢出。
（4）边缘避让原则：减少漏光与暗边
入光侧避让：入光端面1-2mm范围内不设计网点，避免光线直接从网点射出形成亮边；该区域可做磨砂处理，打散入射强光，提升匀化效果。
远光侧优化：对侧边缘网点密度达到MAX值，同时边缘贴反射膜，将透射过末端的光线反射回导光膜二次利用，既提升整体亮度，也末端暗边。
四周侧边：非入光侧全部贴遮光胶，减少侧边漏光，同时让光线在内部反射循环，提升光利用率。
（5）防干涉原则：避免摩尔纹与颗粒感
规则排布的网点容易和按键字符、显示像素形成周期性干涉，出现水波纹、摩尔纹。设计时需做微随机处理：每个网点的中心位置做±0.02mm的随机偏移，破坏严格的周期性，既不影响整体匀光，又能干涉条纹。同时网点直径不宜过大，保证肉眼距离30cm以上看不到明显网点颗粒。
2.不同场景网点设计差异化技巧
不同尺寸、入光方式的导光膜，网点设计逻辑完全不同，需针对性调整。
长条型按键导光膜（单侧边入光）：
常见于键盘、侧边功能按键，长度远大于宽度。网点沿长度方向做线性渐变，入光端疏、末端密；宽度方向网点均匀排布，无需渐变。长度超过50mm时，末端网点密度可比入光端高30%-40%，抵消长距离光衰减。
方形小尺寸导光膜（双侧边入光）：
常见于遥控器、仪表按键，左右两侧入光。网点从两侧向中间逐渐加密，中间区域密度高，平衡两侧光线，避免中间出现暗带。双侧入光的导光膜，整体网点密度可比单侧入光低20%，避免亮度过高、匀度下降。
大尺寸导光膜（四边入光）：
常见于平板、工控显示背光，四边布置LED。网点从四周向中心呈环形渐变，中心密度高；同时增设辅助网点阵列，在大面积区域内做微密度调整，避免大面积均匀性偏差。四边入光需保证四角灯珠间距匹配，防止角落亮度过高。
超薄柔性导光膜：
厚度0.1mm及以下，用于穿戴设备、超薄按键。优先选用微棱镜网点、V型槽网点替代圆形网点，反射效率更高，相同亮度下网点尺寸更小；网点深度控制在基材厚度的1/3以内，避免打穿基材、降低机械强度。
3.网点制作工艺与匀光优化实操
设计参数需通过工艺落地，不同工艺的精度、效果差异显著，需匹配选型与调试。
（1）工艺选型匹配
丝网印刷工艺：成本低，适合大尺寸、大批量生产，网点精度±0.02mm，适合直径0.1mm以上的网点；选用UV固化光学油墨，附着力强、反射率稳定，避免普通油墨易脱落、黄变的问题。
激光雕刻工艺：精度高，可达±0.005mm，适合小尺寸精密导光膜、超薄导光膜；网点边缘光滑，无油墨溢边，匀光效果更细腻，适合对颗粒感要求高的场景。
注塑成型工艺：适合PC基材、大批量量产的导光膜，网点一致性好，耐磨损、寿命长；模具精度直接决定网点质量，需高精度模具加工。
（2）首件打样与迭代调试
设计完成后必须打样验证，通过亮度测试迭代优化，不能直接量产：
打样后用亮度计测试9点/25点亮度（按面积均匀布点），计算亮度均匀度（小值/大值），目标≥85%；
近光端过亮：降低入光端3-5mm范围内的网点密度，或缩小网点直径；
远光端过暗：增加末端网点密度10%-20%，或增大网点直径，同时末端贴反射膜补光；
局部暗斑：对应位置局部增加网点密度，排查是否有结构遮挡、异物，同步优化结构避让。
（3）配套膜层协同优化
网点设计需和前后膜层搭配，才能实现匀光效果：
背面反射膜：导光膜背面紧贴高反射率反射膜，减少背面漏光，提升光利用率；反射膜无褶皱、无污渍，避免局部反射率低形成暗斑。
正面扩散膜：出光面贴一层30%-50%雾度的扩散膜，匀化网点颗粒，让肉眼看不到单个网点，同时不损失过多亮度；匀光要求高可再加一层扩散膜，避免直接贴高雾度膜导致亮度骤降。
总结
导光膜网点设计的核心是“用光的传播规律做设计”，以渐变原则平衡光强、以均匀原则保障观感、以适配原则匹配场景，再通过打样测试迭代优化参数，搭配反射、扩散膜层协同作用，就能实现高均匀度、高利用率、无颗粒感的导光效果。
