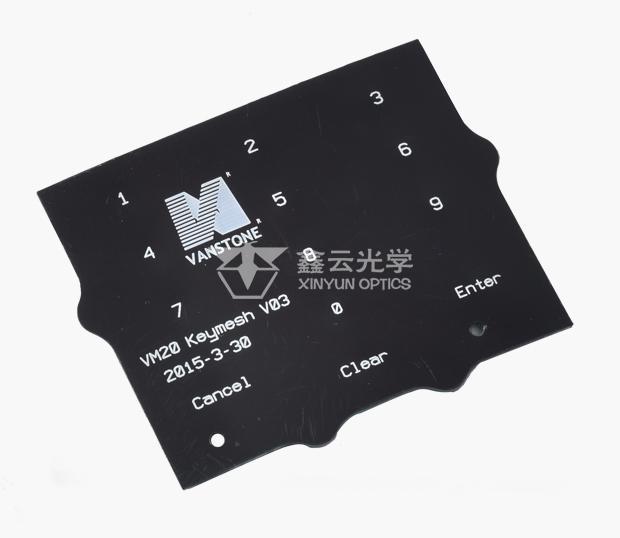

背光膜是消费电子、工控仪表、车载按键的核心背光组件，核心作用是将点光源转化为均匀柔和的面光源。匀光效果差会出现局部暗斑、灯影条纹、边缘亮边、明暗差过大等问题，直接影响显示观感与按键辨识度。匀光提升并非单纯增加扩散层，而是材料选型、光路设计、堆叠结构、安装工艺多维度协同优化的结果，针对性调整可将亮度均匀度从70%提升至85%以上。

1.材料端选型优化：从源头筑牢匀光基础

匀光效果的上限由膜材本身的光学性能决定，选型匹配场景是直接的优化手段。

（1）基材选型：保障基础光学均匀性

优先选用全新料光学级PET/PC基材，厚薄公差控制在±0.02mm以内，避免回收料基材出现的晶点、厚薄不均、局部透光率差异等先天缺陷。小尺寸精密按键背光选0.1-0.15mm薄基材，大尺寸显示背光选0.2-0.3mm厚基材，基材越厚，光线在内部传播的匀化空间越充足。

（2）扩散层匹配：平衡透光率与雾度

扩散层是匀光的核心，并非雾度越高匀光越好，需结合入光方式匹配：

侧入光式背光：光线沿平面传播，需更强的散射匀化，选中高雾度扩散膜（雾度60%-80%），搭配高透光率基材，兼顾亮度与均匀性；

直下式背光：光线垂直入射，选中等雾度扩散膜（雾度40%-60%），避免雾度过高导致亮度损失过大；

对匀光要求极高的场景：采用双层扩散膜搭配，下层低雾度匀化粗光斑，上层高雾度细化光线，均匀度提升10%以上，亮度仅损失5%-8%。

（3）辅助膜层搭配：补全光路短板

反射层：背光膜背面贴高反射率（≥95%）白色PET反射膜，将漏出的光线反射回光路循环利用，既提升整体亮度，也能弱化背面结构导致的明暗阴影；

增亮棱镜膜：对亮度有要求的场景，在扩散膜上方加一层棱镜膜，将大角度散射的光线汇聚到正面视角，提升正面亮度，同时进一步匀化光线，注意棱镜角度需与光源方向匹配，避免出现干涉条纹。

2.光路与堆叠结构优化：核心提升匀光均匀性

结构设计不合理是匀光差的核心诱因，约70%的明暗不均问题都可通过结构优化解决。

（1）光源布局优化：原生灯影

灯珠间距匹配：侧入光LED灯珠间距控制在8-12mm（0805灯珠），间距过大会出现明显的条状灯影；直下式背光需保证混光距离（灯珠到扩散膜的距离）≥灯珠间距的1.2倍，让光线充分扩散后再到达膜层，避免单个灯珠形成亮斑。

灯珠一致性管控：选用同一色温、同一亮度bin的LED灯珠，避免因灯珠本身亮度差导致的局部明暗不一；并联电路设计保证每颗灯珠电流一致，避免分压不均带来的亮度差。

入光侧优化：灯珠紧贴背光膜入光端面，间隙≤0.1mm，减少光线漏损；入光端面做抛光磨砂处理，打散强光，避免入光侧出现条状亮边。

（2）膜层堆叠规范：避免光学干涉

标准堆叠顺序（从下到上）：反射层→导光层→下扩散层→增亮层→上扩散层，顺序颠倒会导致匀光失效、亮度骤降。

预留微间隙：扩散膜与增亮膜之间留0.1-0.2mm空气间隙，避免膜层完全贴合出现牛顿环、水波纹，同时让光线在间隙中二次扩散，提升均匀度；大面积背光可在边缘点胶支撑，保证间隙均匀。

（3）边缘与死角优化：局部暗区

边缘亮边/漏光：背光膜四周贴黑白胶/遮光胶带，胶带厚度与膜层总厚度匹配，完全遮挡侧边漏光；入光侧1-2mm范围内不做网点/扩散处理，避免光线直接射出形成亮边。

角落暗区：方形背光的四个角落，适当增加网点密度或局部增设微反射结构，将侧边光线反射到角落；小尺寸背光可将灯珠靠近角落布置，补充角落光强。

异形背光：针对不规则形状，采用渐变式网点排布，窄边、突出端适当加密网点，避免局部光强不足。

3.安装工艺优化：减少人为匀光不良

很多量产中的匀光问题并非设计缺陷，而是安装操作不规范导致。

无尘环境贴合：在百级无尘台内操作，贴合前用静电除尘棒清洁膜层表面与壳体，避免灰尘、异物夹在膜层之间，形成点状暗斑/亮斑；禁止用手直接触摸光学面，防止指纹、油污污染。

滚压式贴合排气：用覆膜机从一侧向另一侧匀速滚压贴合，排出膜层间空气，避免气泡产生；手工贴合用软质刮板缓慢推平，禁止直接按压中间，导致气泡无法排出。气泡会形成局部亮斑，严重破坏匀光效果。

无张力安装：贴合时禁止拉扯背光膜，否则基材拉伸变形，局部扩散层密度变化，出现条状明暗不均；膜层自然放平后再固定，预留0.1mm的热胀冷缩余量，避免高温下拱起变形。

规范固定方式：边缘用双面胶全周连续固定，禁止局部点胶，避免胶层厚度不均导致膜面起伏，出现局部明暗差；胶层选用低挥发光学胶，避免后期析晶污染膜面。

总结

背光膜匀光提升是“材料为基础、光路为核心、工艺为保障”的系统性优化。先根据入光方式匹配对应膜材，再通过光源布局、堆叠结构、网点设计优化光路，规范安装工艺避免人为缺陷，就能实现高均匀度、无明显暗斑亮边的背光效果，同时兼顾亮度与使用寿命。
