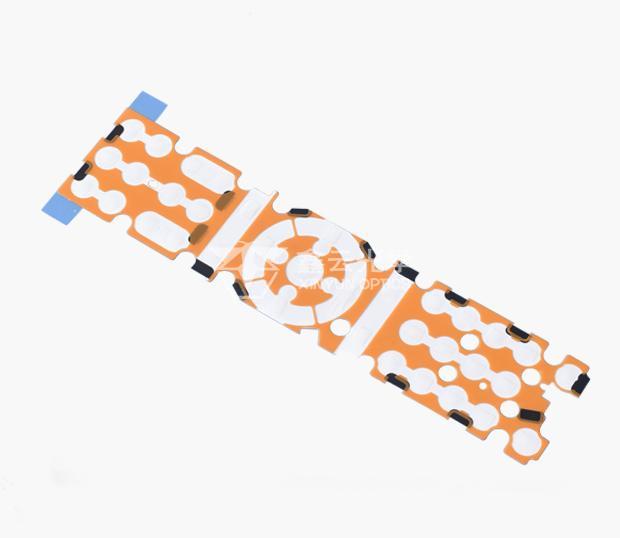

按键背光膜作为按键面板发光核心部件，亮度表现直接影响人机交互体验。在硬件开发过程中经常遇到这类问题：电压偏低按键亮度不足、电压过高出现亮度衰减加速、不同区域按键明暗不一致、长时间点亮后背光膜快速老化。出现这类现象大多是驱动电压和背光膜亮度参数不匹配导致。下面分享成熟的电压与亮度匹配实施方案。

一、先确认背光膜标准额定电气参数

匹配工作，获取背光膜样品规格书，明确标准工作电压、电压区间、工作电流。

市面上常见按键背光膜分为LED式导光背光膜与EL冷光背光膜两大类，二者供电方案完全不能通用。LED型按键背光膜多为直流低压驱动；EL冷光背光膜需要交流驱动电压，直接通直流电会迅速损坏膜片，选型调试阶段务必区分。

不建议直接随意上调电压追求更高亮度，超出额定电压长期运行，会加速光学材料老化，出现发黄、亮度快速衰减。

二、恒定电压驱动方案（适用于要求亮度稳定设备）

恒定电压供电是应用广泛的基础方案。当设备供电电压波动较小，可直接采用稳压电路输出背光膜额定标准电压。

优势：电路简单，元器件少，成本可控，常态工作下亮度均匀稳定。

适用场景：智能家居面板、室内仪器操作按键、固定电源供电工控设备。

注意要点：设备整机电压存在波动时，增加稳压芯片，防止电压峰值冲击背光膜。

三、PWM调压调光方案（主流智能化匹配方案）

很多电子产品需要支持多级亮度调节、夜间暗光模式，优先采用PWM脉冲宽度调制方案。保持平均驱动电压不变，通过调节占空比控制视觉亮度。

相比直接改变直流电压，PWM调光可以在不升高峰值电压的前提下实现明暗调节，能够有效延缓背光膜使用寿命。

应用场景：车载控制面板、智能中控、可调节亮度的家电面板。调试时需要避开低频频闪区间，防止肉眼可见闪烁。

四、多按键分区亮度均衡匹配方案

一块面板多组独立按键背光膜，容易出现部分按键偏亮、部分偏暗。

解决方案：各组背光回路增加限流电阻，根据每一片背光膜实测电流微调阻值，均衡各组实际功率，实现整版按键亮度统一。禁止多片背光膜直接无限流并联，膜片参数细微差异会造成亮度失衡。

五、高低温工况下电压补偿优化

环境温度变化会改变背光膜发光效率。低温环境背光亮度会轻微下降；高温同等电压下亮度偏高，老化速度加快。

针对温差较大的设备，可以增加简易温度联动调压电路：低温区间小幅补偿电压，高温区间适当降低驱动输出，实现宽温环境亮度保持一致。

六、调试避坑要点

样品阶段务必做长时间点亮老化测试，记录不同电压下亮度衰减曲线，锁定好的工作电压区间；预留电压调试空间，不要直接使用电压工作；如果产品对续航有要求，在满足可视亮度前提下，优先选用偏低合理电压，降低功耗延长整机续航。
